主要特性





·采用H.264 编码,最高分辨率可达800万像素（4096×1800）,并传输实时图像
·逐行扫描CMOS,捕捉运动图像无锯齿
·码流平滑设置，适应客户不同场景下对图像质量、流畅性的不同要求
·支持GBK字库，支持更多汉字及生僻字叠加,支持OSD颜色自选
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活, 超低延时,超低码率
·支持120dB超宽动态,支持3D数字降噪功能
·支持最大128G Micro SD/SDHC /SDXC卡本地存储
·ICR红外滤片式自动切换,实现真正的日夜监控；支持日夜两套参数独立配置
·支持透雾,并具有多种白平衡模式,适合各种场景需求
·支持背光补偿,自动电子快门功能,自动光圈,慢快门,适应不同监控环境
·支持多种智能功能
·功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,报警,一键恢复等
·支持GB28181协议，支持EHOME平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·防暴等级支持IK10
·防护等级IP66
·支持用户登录锁定机制，及密码复杂度提示

应用场景

广泛适用于机场、车站、港口、码头、广场、路口等需要大视场角度监控需求的场合。

相关型号

DS-2CD6986F, DS-2CD6986F-H, DS-2CD6986F-24VAC,
DS-2CD6986F-H24VAC
-H：支持加热；-24VAC：支持AC24V供电

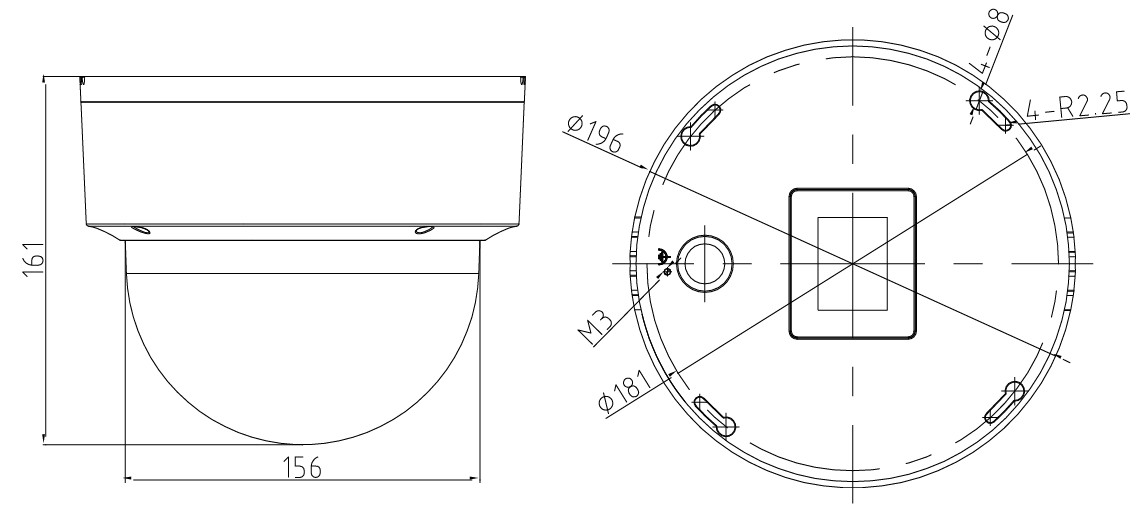

外形尺寸



建议配件


DS-1273ZJ-DM30	DS-1273ZJ-DM30-B	DS-1271ZJ-DM30

型号	型号 DS-2CD6986F-(H)(24VAC) 名称 800万1/1.8”星光级全景拼接网络摄像机
摄像机	传感器类型 1/1.8" Progressive Scan CMOS  最小照度 0.002 Lux @(F1.2,AGC ON), 0 Lux with IR 快门 1秒至1/100,000秒 镜头 5mm×4，水平180°，垂直84° 镜头接口类型 CS接口 调整角度 水平:0°~355°,垂直:0°~60° 日夜转换模式 ICR红外滤片式 宽动态范围 数字宽动态 背光补偿 支持 数字降噪 3D 数字降噪 慢快门 支持
压缩标准	视频压缩标准 H.264/MJPEG H.264 编码类型 BaseLine Profile / Main Profile / High Profile 压缩输出码率 32 Kbps~16Mbps 音频压缩标准 G.711/G.722.1/G.726/MP2L2/AAC 音频压缩码率 64Kbps(G.711) /16Kbps(G.722.1)/16Kbps(G.726) /32-128Kbps(MP2L2) / 16-64Kbps(AAC)
图像	主码流分辨率与帧率 全景图像： 主码流：50Hz: 25fps@ (4096×1800,3840×1680,2560×1120)；60Hz: 24fps @4096×1800,30fps@(3840×1680,2560×1120) 子码流：50Hz: 25fps@ (704 × 320)；60Hz: 30fps@ (704 × 320) 原始图像： 主码流：50Hz: 25fps@ (2400×3840,1200×1680)；60Hz: 24fps@ (2400×3840,1200×1680) 子码流：50Hz: 25fps@ (480 × 768,320 ×512)；60Hz: 24fps@ (480 × 768,320 ×512) 最大图像尺寸 4096×1800 图像设置 饱和度,亮度,对比度,锐度通过客户端或者IE 浏览器可调 背光补偿 支持,可选择区域 日夜转换方式 自动,定时,报警触发
SMART 功能	Smart侦测 越界侦测,区域入侵侦测,进入/离开区域侦测,徘徊侦测,人员聚集侦测,快速运动侦测,停车侦测,物品遗留/拿取侦测,场景变更侦测,音频陡升/陡降侦测,音频有无侦测,虚焦侦测,人脸侦测,支持过线计数功能 Smart录像 支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放 Smart编码 支持ROI感兴趣区域增强编码、SVC自适应编码技术 Smart报警 支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
网络功能	存储功能 支持Micro SD/SDHC/SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持)   接口协议 ONVIF,PSIA,CGI,ISAPI,GB28181 智能报警 移动侦测,动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错 支持协议 TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP, PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour 通用功能 一键恢复,防闪烁,多码流,心跳,密码保护,视频遮盖,水印技术, 匿名访问,IP地址过滤
接口	音频接口 1对3.5mm音频输入(Line in)/输出外部接口 通讯接口 1个RJ45 10M/100M/1000M自适应以太网口 报警输入 1路 报警输出 1路，最大支持DC24V 1A或AC110V 500mA
音频	环境噪声过滤 支持 音频输入输出 支持双声道、立体声 音频采样率 16kHz / 32kHz / 44.1kHz / 48kHz
一般规范	工作温度和湿度 -30℃~60℃,湿度小于95%(无凝结)，-H加热机型支持-40℃~60℃ 电源供应 DC12V / PoE(802.3at)，AC24V / PoE(802.3at)(-24VAC) 功耗 22 MAX 防暴等级 IK10 防护等级 IP66 尺寸（mm） Φ196 × 161 重量 2600g 备注 *须另备两线式电源，适配器推荐DC12V 2A、AC24V 1A(-24VAC)
